Настройка параметров TC в EzCad: полное руководство по Start TC, Polygon TC, End TC и Laser Off TC

Зависимость параметров TC от скорости маркировки

Почему нельзя использовать одинаковые TC для разных скоростей

Чем выше скорость сканирования гальванометра, тем больше должны быть значения Start TC и Polygon TC для компенсации инерции зеркал. Физически зеркалу требуется больше времени на разгон и торможение при высоких скоростях.

Таблица настроек TC под разные скорости маркировки

Описание параметров задержки в EzCad

Start TC (US) — задержка включения лазера ⏱️

Start TC компенсирует время разгона гальванометрических зеркал до рабочей скорости перед началом маркировки.

За что отвечает:

• Задержка перед включением лазера в начале вектора
• Даёт время зеркалам набрать скорость ПЕРЕД подачей излучения

Настройка Start TC:

• ✅ Увеличивайте с ростом скорости маркировки
• ✅ При прожогах в начале линии → увеличьте на 50-100 μs
• ✅ При пропуске начала → уменьшите на 20-50 μs

Типичные значения: 300-600 μs

Polygon TC (US) — задержка в углах контура ⏱️

Polygon TC отвечает за точность отработки углов при смене направления движения луча. Применяется ко всем промежуточным точкам соединения векторов.

За что отвечает:

• Время ожидания в углах фигуры (кроме первого и последнего)
• Обеспечивает острые углы 90° без округлений

Настройка Polygon TC:

• ✅ Критически важен для геометрической точности
• ✅ Увеличивайте пропорционально скорости
• ✅ Если углы округлые → увеличьте на 20-50 μs
• ✅ Если прожоги в углах → уменьшите на 20-50 μs

Типичные значения: 100-300 μs

End TC (US) — задержка завершения вектора ⏱️

End TC контролирует последний угол замкнутого контура и завершение маркировки.

За что отвечает:

• Время ожидания в конце последовательности векторов
• Контролирует последний угол фигуры
• Синхронизирует ПО и оборудование

Настройка End TC:

• ✅ Если последний угол «смазан» → увеличьте на 50 μs
• ✅ Если просто увеличилось время маркировки → уменьшите
• ✅ В 70% задач можно держать 200-300 μs

Типичные значения: 200-300 μs

Laser Off TC (US) — задержка выключения лазера ⏱️

Laser Off TC предотвращает прожиг в конечной точке маркировки.

За что отвечает:

• Задержка перед выключением лазера после завершения движения
• Предотвращает burn-in эффект в конце линии

Настройка Laser Off TC:

• ✅ При пробелах в конце → уменьшите на 20-50 μs
• ✅ При прожогах в конце → увеличьте на 20-50 μs

Типичные значения: 140-150 μs (не может быть отрицательным)

Влияние F-theta линзы на параметры TC

Размер поля F-theta линзы напрямую влияет на инерцию гальванометра: чем больше поле — тем выше инерция на краях.

Таблица корректировки TC по размеру поля линзы

Пример расчёта:

Скорость: 1000 мм/с
Линза: 300×300 мм
Базовый Start TC: 450 μs
Корректировка: 450 × 1.4 = 630 μs

Как сохранить профили параметров в EzCad

Пошаговая инструкция сохранения профилей TC

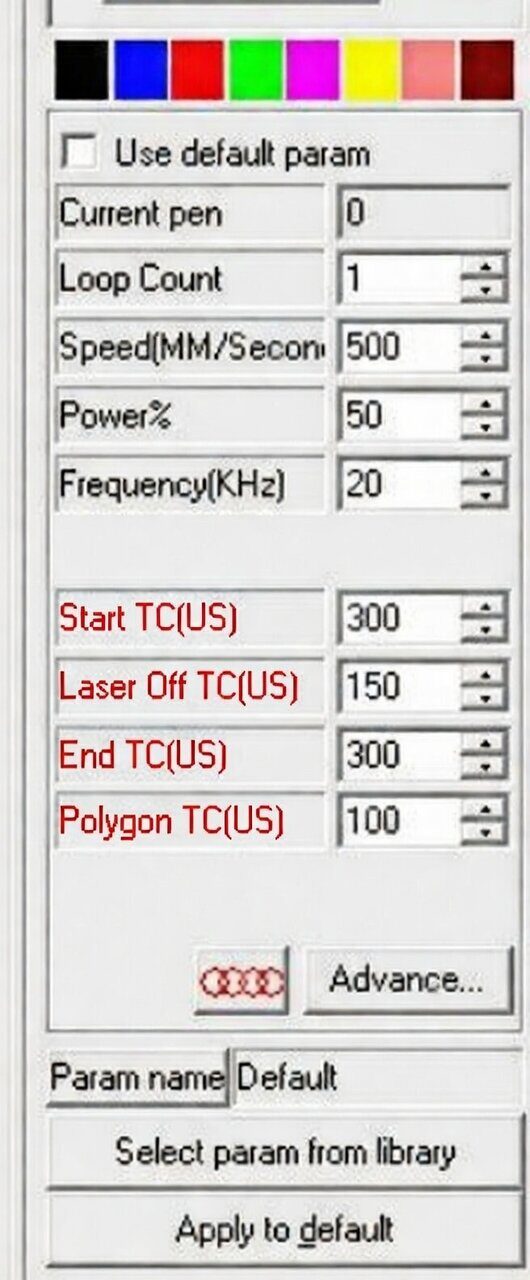

1. Откройте окно параметров
   • Нажмите клавишу F3
   • Или кнопку "Param" на нижней панели
2. Настройте все параметры
   • Speed, Power, Frequency
   • Start TC ⏱️ (увеличивать с ростом скорости!)
   • Polygon TC ⏱️ (увеличивать с ростом скорости!)
   • End TC, Laser Off TC
   • Corner Power (при необходимости)
3. Откройте библиотеку параметров
   • В правой части окна нажмите:
     📂 "Select param from library"
4. Сохраните текущие параметры
   • Нажмите: 💾 "Curr param Save As"
5. Дайте имя профилю
   • Используйте понятные имена с префиксами:
     • TC_LowSpeed_100
     • TC_MidSpeed_1000
     • TC_HighSpeed_2000
     • TC_Metal_Deep
     • TC_Plastic_Low
6. Подтвердите сохранение
   • Нажмите OK

Рекомендуемая структура профилей

Создайте базовые TC-шаблоны для разных скоростей, а внутри меняйте только мощность и частоту под материал:

Базовые TC-шаблоны:

Готовые рабочие профили:

Как загрузить сохранённый профиль

1. Нажмите F3 → "Select param from library"
2. В списке слева выберите нужный профиль (например, TC_MidSpeed_1000)
3. Нажмите "OK"
4. ✨ Все параметры автоматически применятся!

Методика калибровки параметров TC

Тестовое задание для настройки

1. Создайте тестовый файл:
   • Квадрат 20×20 мм
   • Прямые линии разной длины
   • Круг диаметром 15 мм
2. Установите стартовые параметры:
   • Скорость: 1000 мм/с
   • Мощность: минимальная (только для видимости геометрии)
   • Частота: стандартная для вашего материала
3. Пошаговая настройка:
   • Шаг 1: Настройка Polygon TC
     • Увеличивайте шагом 20 μs
     • Останавливайтесь, когда углы станут чёткими 90°
   • Шаг 2: Настройка Start TC
     • Уберите прожиг в начале линии
     • Корректируйте шагом 50 μs
   • Шаг 3: Настройка Laser Off TC
     • Уберите прожиг/пробел в конце линии
     • Корректируйте шагом 20 μs
   • Шаг 4: Проверка End TC
     • Убедитесь, что последний угол острый
     • При необходимости скорректируйте на 50 μs
4. Сохраните профиль с понятным именем

Критерии правильной настройки

Corner Power vs Polygon TC — в чём разница

Частая ошибка — попытка исправить геометрию углов через мощность.

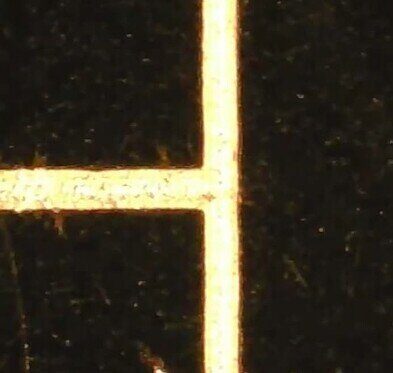

Устранение дефектов лазерной маркировки

Типовые проблемы и решения

Алгоритм быстрой диагностики

1. Смотрите на углы → корректируйте Polygon TC
2. Смотрите на начало линии → корректируйте Start TC
3. Смотрите на конец линии → корректируйте Laser Off TC
4. Смотрите на последний угол → корректируйте End TC
5. Смотрите на яркость углов → корректируйте Corner Power

Резервное копирование настроек EzCad

Профили параметров и настройки хранятся в папке установки программы:

C:\EZCAD2\

Рекомендации по резервному копированию

Что копировать:

• Папка EZCAD2\ целиком
• Файлы с расширениями .ezcad, .prm, .cfg
• Ваши тестовые файлы и образцы настроек

Частые вопросы по настройке TC (FAQ)

Можно ли использовать одинаковые TC для всех скоростей?

Нет. Параметры Start TC и Polygon TC должны увеличиваться пропорционально скорости маркировки для компенсации инерции гальванометра. Использование фиксированных значений приведёт к дефектам на высоких скоростях.

Как часто нужно перенастраивать параметры TC?

При изменении:

• 🔄 Скорости маркировки (каждые 500 мм/с)
• 🔄 F-theta линзы (размера поля)
• 🔄 Типа гальванометра или контроллера
• 🔄 После юстировки оптической системы

Где найти профили параметров EzCad?

Профили сохраняются во внутренней базе данных программы EzCad в папке установки (обычно C:\EZCAD2\). Доступ к ним осуществляется через кнопку "Select param from library" в окне параметров (F3).

Почему на краях большого поля качество хуже?

Чем дальше от центра поля F-theta линзы, тем больше угол отклонения луча и выше инерция гальванометра. Решение: увеличьте все TC параметры на 20-30% или используйте линзу с меньшим полем.

Что делать, если профиль не загружается?

1. Убедитесь, что окно параметров открыто (нажмите F3)
2. Проверьте, что профиль сохранён в библиотеке
3. Перезапустите EzCad
4. При необходимости восстановите настройки из резервной копии

Заключение

Правильная настройка параметров Start TC ⏱️, Polygon TC ⏱️, End TC и Laser Off TC в программе EzCad — основа качественной лазерной маркировки.

Используйте приведённые таблицы, создавайте библиотеку профилей для разных материалов и скоростей, и регулярно калибруйте параметры на тестовых образцах.
