Инструкция подключения датчика воды HT30 от чиллера CW5200 к блоку питания лазера

Дата публикации: 19.06.2026

ℹ️ Примечание о характере материала
Данная статья не является научным трудом или оригинальным исследованием. Это структурированная подборка информации, собранная и систематизированная из множества открытых источников:

Официальная документация производителей
Технические форумы и сообщества
Практический опыт специалистов
Публикации на профильных ресурсах

📑 Содержание

Общая информация
Вариант 1: Подключение напрямую к блоку питания (БВН)
Вариант 2: Подключение через сигнальный разъём чиллера CW5200
Вариант 3: Подключение к контроллеру (Ruida и аналоги)
Проверка работоспособности
Рекомендации

Общая информация

Датчик протока воды HT30 предназначен для защиты лазерной трубки от работы без охлаждения. Принцип работы предельно прост:

При наличии потока воды контакты датчика замкнуты.
При отсутствии потока контакты разомкнуты, что блокирует подачу высокого напряжения на лазерную трубку.

💡 Датчик HT30 устанавливается в контур охлаждения лазерного станка с ЧПУ и является ключевым элементом системы безопасности дорогостоящей лазерной трубки.

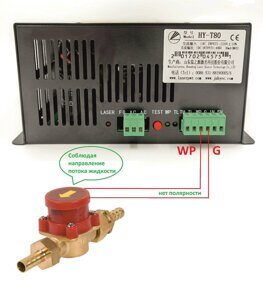

Вариант 1: Подключение напрямую к блоку питания лазера (БВН)

Это наиболее распространённый способ. Датчик HT30 имеет два провода, которые подключаются к высоковольтному блоку питания лазерной трубки.

Схема подключения

Провод датчика HT30	Контакт на блоке питания лазера
Провод 1 (любой)	WP (Water Protect / Water In)
Провод 2 (любой)	G (Ground / Земля)

⚠️ Важно: Полярность проводов датчика HT30 не имеет значения — датчик работает как обычный концевой выключатель (сухой контакт).

Пошаговая инструкция

Установите датчик HT30 в контур охлаждения — последовательно, на выходе воды из чиллера CW5200 (или на входе в лазерную трубку). Используйте подходящие штуцеры из комплекта (под шланг 6, 8, 10 или 12 мм).
Найдите разъём защиты воды на зелёном клеммнике блока питания лазера. Обычно это контакты, подписанные как:
- WP (Water Protect) — иногда обозначается как W, Water In, WP1
- G (Ground) — земля, иногда обозначается как GND
Подключите провода датчика HT30 к контактам WP и G на блоке питания.
Проверьте работу системы:
- ✅ При включённом чиллере и наличии потока воды → контакты замкнуты → лазер работает нормально.
- ❌ При остановке насоса чиллера или отсутствии воды → контакты размыкаются → блок питания блокирует высоковольтный выход.

Вариант 2: Подключение через сигнальный разъём чиллера CW5200 (альтернатива)

Чиллер CW5200 имеет встроенный датчик протока и отдельный аварийный сигнальный разъём (Alarm Signal Output) на задней панели. Этот разъём имеет 3 контакта: H1, H2, H3.

Распиновка разъёма чиллера CW5200

Контакты	Состояние	Значение
H1 — H3	Замкнуты	Нормальная работа (поток есть, температура в норме)
H1 — H2	Замкнуты	Аварийный режим (нет потока или перегрев)

Подключение к блоку питания или контроллеру

Сигнальные контакты чиллера CW5200 можно подключить на ваш выбор — либо к блоку питания лазера, либо к плате контроллера. Выберите удобный для вашей конфигурации вариант:

Вариант А: Подключение к блоку питания лазера (БВН)

H1 → подключается к WP (Water Protect) на блоке питания
H3 → подключается к G (Ground / Земля) на блоке питания

Вариант Б: Подключение к контроллеру (Ruida и аналоги)

H1 → подключается к WP1 (Water Protect 1) на контроллере
H3 → подключается к GND (Земля) на контроллере

💡 Контакты H1/H2/H3 на чиллере CW5200 — это сухие контакты реле (не подают питание). Они просто замыкаются/размыкаются в зависимости от состояния чиллера. Блок питания сам обеспечивает необходимое напряжение на входе WP.

✅ В этом случае отдельный датчик HT30 не нужен — чиллер сам отслеживает и поток, и температуру, обеспечивая комплексную защиту.

Вариант 3: Подключение к контроллеру (Ruida и аналоги)

Если датчик подключается не напрямую к блоку питания, а к контроллеру (например, Ruida 6442 / 6445), используется следующая схема:

Провод	Контакт на контроллере
Провод 1 датчика HT30	WP1 (Water Protect 1)
Провод 2 датчика HT30	GND (Земля)

💡 В контроллере Ruida защита воды включена по умолчанию. При низком уровне сигнала на входе WP1 — всё нормально; при высоком уровне — лазер принудительно отключается.

Проверка работоспособности

Для быстрой диагностики цепи защиты выполните простой тест:

Замкните контакты WP и G на блоке питания перемычкой.
Если лазер начинает работать — значит, цепь защиты исправна.
Если при замкнутых контактах лазер не работает — проблема в другом:
- Неисправен БВН
- Отсутствует сигнал Laser On
- Проблемы с контроллером или силовой частью

❌ Никогда не оставляйте перемычку WP-G постоянно! Это отключает защиту от «сухого хода» и может привести к мгновенному выходу лазерной трубки из строя.
